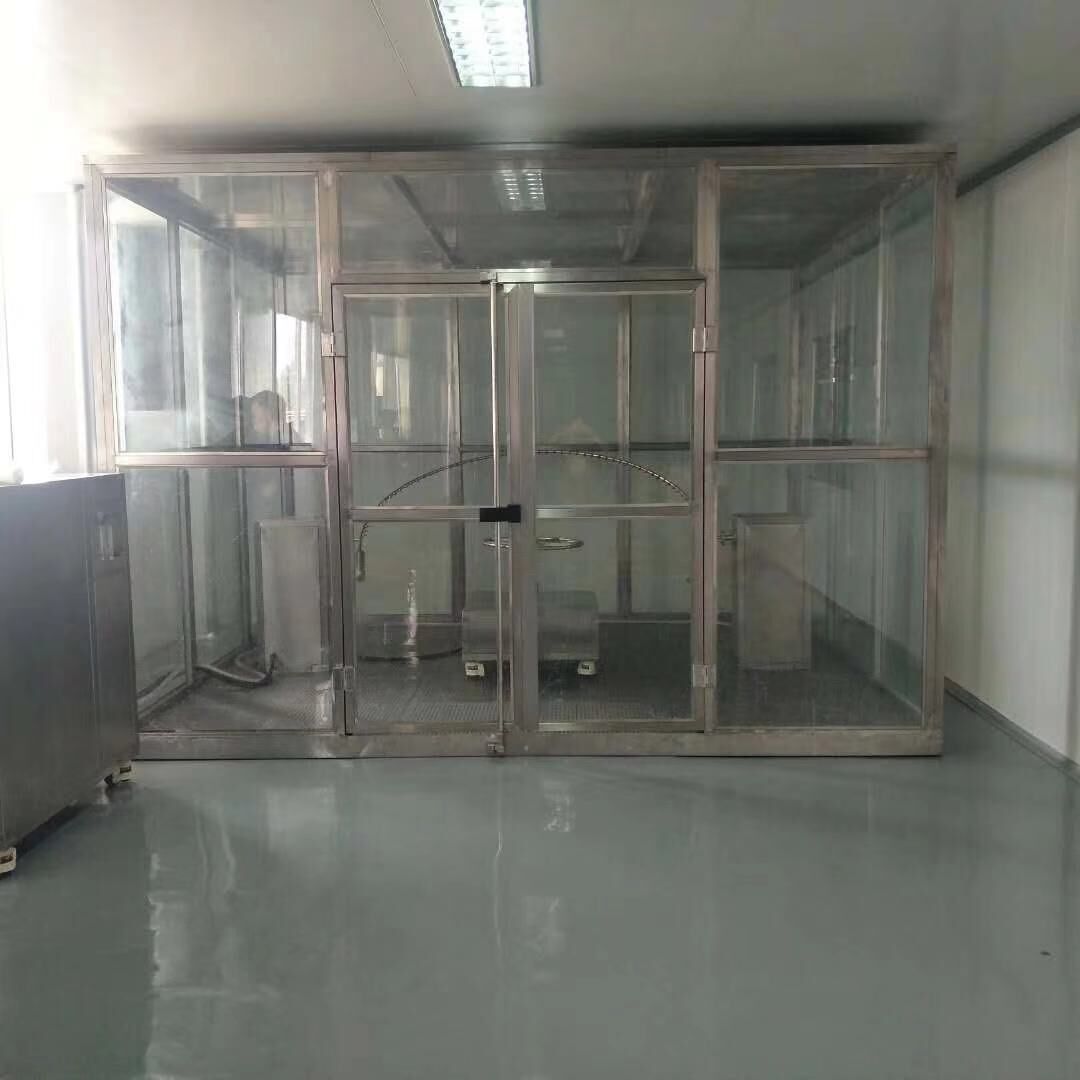

IPX34-56綜合淋雨試驗室

試驗標準：

符合 IEC60529:2001、GB4208-2017《外殼防護等級(IP 代碼)》條款與及 GB7000.1《燈具 第一部分：一般要求與試驗》條款要求；

一、產品結構組成：

試驗室分別由測試臺、儲水槽、控制箱、噴淋系統組成。

二、主要技術參數：

1、試驗室總尺寸長5米×寬4米×高2.5米

3. IP34擺管半徑：R1200 一套、擺管內徑：16MM，孔距：50MM，噴水孔：0.4MM

4. 噴水流量:0.07L/Min

5. 擺管角度：120°--300°（接近）

6．?dāng)[管速度：5-15每分鐘，可設定

  7.IP56： IP6噴頭1個，IP5噴頭1個，支撐架安裝在右側邊，中間采用不銹鋼圓桶直徑600Mm連接到試驗箱。噴頭離轉盤中心2700Mm。

   8.管徑：側面部分采用PVC管 ，IP5一條，IP6一條各3米長。

9.噴孔尺寸：φ12.5mm，（IP6等級）；φ6.5mm，（IP5等級）

10.噴水壓力：80～150kpa（可調）

11.噴水強度：IP6-100±5(L/min)，IP5-12.5±0.625(L/min)，

12. 轉盤：φ600MM 共一個 。

13.轉速：1-3轉/每分鐘

14.承重：50公斤（按照程序設定旋轉） 304不銹鋼設計制作

15.噴水持續時間：3、10、999min（可調）

16.運行時間控制：1～9999min(可調)

17.水循環系統，保證水源循環使用

18.受水面：產品正面

19.噴水壓力表，可顯示噴水壓力

20.控制系統：觸摸屏智能控制系統

結構材質：

1、噴管：304不銹鋼管

2、噴頭：SUS304不銹鋼板

3、臺面：SUS304不銹鋼板

4、IP56臺體內支架：不銹鋼方通，PU軟管

5、電氣控制配件選用法國斯耐德、歐姆龍、德力西、富士等國際知名品牌

6、大功率水泵3KW 多個電磁閥控制水路。

7、IP34、56控制系統同在一起操作，IP等級可選擇測試。
